В 2024 году специалисты сервисных компаний, обслуживающих складские комплексы в трёх федеральных округах, собрали статистику внеплановых замен светодиодных светильников за пятилетний период. Выборка — 12 400 единиц. Результат: в 82% случаев причиной выхода из строя стал отказ блока питания. Светодиодная матрица при этом сохраняла более 85% начального светового потока. Перегоревших кристаллов почти не обнаружили. Основной массив поломок — один и тот же узел. Драйвер.
Эта цифра — 82% — многое меняет в подходе к закупке. Мы привыкли сравнивать светильники по люменам, ваттам и цветовой температуре. Но если ваши промышленные светильники для цехов комплектуются драйвером, спроектированным под офисную нагрузку, вся оптическая часть становится заложником электроники ценой в полторы-две тысячи рублей.
Почему драйвер — это не просто «блок питания»
Драйверы для LED принципиально отличаются от знакомых всем блоков питания на 12 вольт. Задача драйвера не в том, чтобы выдать напряжение. Задача — поддерживать строго заданный ток через светодиодную цепочку независимо от того, что творится в сети и как нагрелся сам прибор.
Светодиод — прибор с экспоненциальной вольт-амперной характеристикой. При повышении температуры кристалла его прямое напряжение падает. Если драйвер не умеет корректировать выходной ток, падение напряжения означает рост мощности — ещё больший нагрев — ещё большее падение напряжения. За несколько часов этот цикл загоняет матрицу в тепловой разгон, после которого деградация люминофора становится необратимой. Заметили: мы ещё даже не дошли до обсуждения качества комплектующих. Проблема архитектурная.
Отсюда первое правило: для мощных матриц — только стабилизация тока. Источники постоянного напряжения допустимы там, где каждый светодиод или небольшая группа уже защищены отдельным токоограничивающим резистором. Это типично для ленточных систем и для части офисных решений, где фактор низкой цены светильника потолочного офисного часто завязан именно на применение более простого CV-драйвера — и для административных помещений с нормированным климатом это оправданно. Но переносить ту же логику в цех или на уличную мачту нельзя.
Три механизма отказа, которые срабатывают без предупреждения
Первый и самый документированный — высыхание электролита выходного конденсатора. Исследователи из Университета Ламара, Техас, в работе «Accelerated Lifetime Test for Isolated Components in Linear LED Drivers» (2013) показали: зависимость между температурой корпуса конденсатора и скоростью испарения электролита описывается не линейной, а экспоненциальной функцией. При 65 °C расчётный срок службы качественного конденсатора — около 55 000 часов. При 85 °C — 14 000 часов. При 95 °C — менее 5 000. Разница в тридцать градусов съедает 90% ресурса.

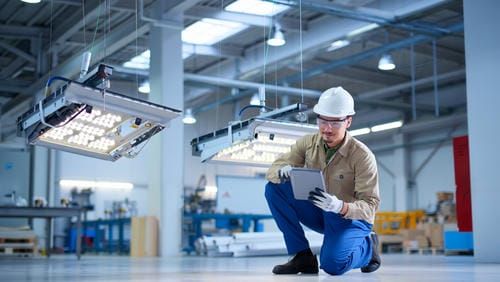

Теперь представьте закрытый светильник в цеху. Температура под крышкой в летний день — 70–75 °C. Добавьте собственный нагрев драйвера под нагрузкой — ещё 10–15 °C. Конденсатор работает на пределе. Производитель светильника честно указывает в паспорте 50 000 часов — но эта цифра получена на открытом стенде при 25 °C окружающей среды. В реальности драйвер уходит в отказ на третьем году эксплуатации.
Второй механизм — пробой входных цепей. Сеть промышленного предприятия — это не лабораторная синусоида. Сварочные аппараты, частотные преобразователи, пусковые токи компрессоров генерируют выбросы, которые бюджетный варистор гасит первые несколько десятков раз, после чего его защитные свойства деградируют. Дальше единственным барьером остаётся входной предохранитель — но он не спасает от микросекундного импульса, проходящего через паразитную ёмкость трансформатора. Результат — выгорание входного диодного моста или ШИМ-контроллера.

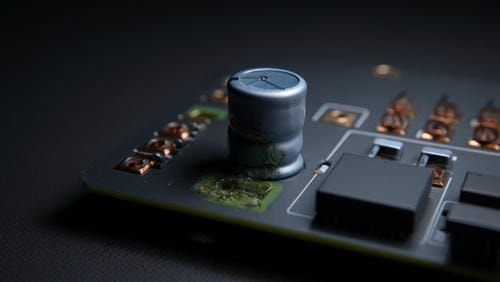

Третий механизм — электрохимическая миграция на печатной плате. В среде с влажностью выше 80% и присутствием сероводорода или хлоридов — а это стандартные условия на очистных сооружениях, в птичниках, в цехах гальваники — медные дорожки под напряжением начинают образовывать токопроводящие дендриты. Расстояние между соседними контактами микросхемы — десятые доли миллиметра. Паразитный мостик возникает за считанные недели и вызывает короткое замыкание, которое не диагностируется мультиметром, потому что после отключения питания дорожка остывает и разрывается.
Общий вывод по этим трём механизмам подтверждается публикацией в журнале Lighting Research & Technology (SAGE, 2018), авторы которой обследовали более двух тысяч отказавших драйверов для LED и зафиксировали: электролитические конденсаторы ответственны за наибольшую долю отказов среди всех компонентов платы. Не MOSFET-транзисторы, не диодные сборки — конденсаторы.
Что говорит независимая экспертиза
IES (Illuminating Engineering Society) в исследовании «LED Driver Useful Life» провело ресурсные испытания нескольких коммерческих серий драйверов для LED с циклированием температуры от –20 до +75 °C. Главный вывод, опубликованный в журнале общества: наработка драйвера до отказа демонстрирует обратную экспоненциальную зависимость от температуры выходного конденсатора. Причём циклический режим не породил новых, непредсказуемых механизмов деградации — всё укладывается в классическую модель старения электролита. Это важный практический результат: он означает, что производитель может достоверно прогнозировать ресурс своего изделия, если располагает данными о температуре в реальных условиях эксплуатации. Вопрос в том, делает ли он это и передаёт ли результаты заказчику.
Министерство энергетики США (DOE SSL Program, стендовый доклад Гунавардены, 2020) подтвердило то же самое для драйверов, работающих в импульсном режиме с широтно-импульсной модуляцией. При скважности 70% ресурс выходного конденсатора оказался на 40% выше, чем при постоянной полной нагрузке. Отсюда прямой инженерный вывод: диммирование светильников в ночные часы или в периоды низкой загрузки цеха — это не только экономия электроэнергии, но и продление жизни драйвера.
Гарантия, MTBF и то, о чём не пишут в коммерческом предложении
Три года гарантии. Пять лет гарантии. Семь лет расширенной гарантии. Что стоит за этими цифрами? В большинстве случаев — актуарный расчёт. Производитель знает статистику отказов по своей партии и закладывает гарантийный резерв так, чтобы количество возвратов не превысило определённый процент выручки. Это добросовестная практика. Проблема в том, что гарантийный срок не равен расчётному ресурсу именно вашего экземпляра в условиях вашего объекта.
Единственный параметр, который позволяет сравнивать драйверы количественно, — это MTBF, средняя наработка на отказ. Расчёт ведётся по стандарту Telcordia SR-332. У промышленных серий Mean Well серии HLG и XLG, у Inventronics EUD/EBS серии, у Philips Xitanium этот показатель превышает 200 000 часов при температуре корпуса 65 °C. У бюджетных блоков без Publically Available Specification — 30 000–50 000 часов. Когда вы решаете купить уличный светильник консольный для магистрали или парковки, разница между этими цифрами — это разница между заменой через полтора года эксплуатации и через шесть лет. Уличный консольный светильник работает в самом жёстком суточном цикле: ночью включён и греется, днём выключен и остывает до минусовых значений. Каждый такой цикл — это механическое напряжение на паяных соединениях платы. Драйверы с посредственной пайкой и некачественным флюсом начинают терять контакт уже после 200–300 циклов.
Отдельно стоит упомянуть региональную адаптацию. Объекты в южных регионах — а в практике компании «СВЕТОПАРК» значительную долю составляют именно промышленные светильники для Ростова-на-Дону, Краснодара, Ставрополья и Волгограда — эксплуатируются при температурах внутри корпуса на 10–15 °C выше среднероссийских значений. Для южного объекта драйвер с паспортным максимумом 70 °C — заведомо недостаточное решение, даже если формально он проходит по документации. Здесь нужен запас, и желательно подтверждённый протоколом HALT-испытаний конкретной партии.
Как проверяют на практике

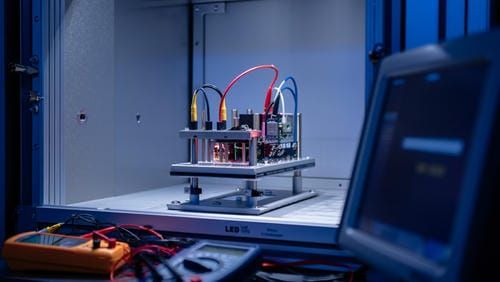

Ускоренные ресурсные испытания (HALT) моделируют годы эксплуатации за недели. Драйвер помещают в термокамеру и гоняют от –40 до +85 °C с выдержкой в крайних точках. На каждом цикле контролируют: выходной ток, уровень пульсаций, коэффициент мощности, ток утечки на корпус. Качественный промышленный драйвер после 200 циклов сохраняет отклонение выходного тока в пределах ±3%. Бюджетный аналог дрейфует на 7–10% уже к сотому циклу.
Дополнительно проводят испытание на влагостойкость: 85 °C при относительной влажности 85% в течение 1000 часов с поданным напряжением. Это выявляет дефекты герметизации корпуса и качество конформного покрытия платы. Драйвер, не прошедший этот тест, не имеет права называться промышленным — даже если производитель написал это слово в названии модели.
Наконец, тест на устойчивость к микросекундным выбросам. Согласно IEC 61000-4-5, промышленный драйвер должен выдерживать импульс 4 кВ между фазой и нулём и 6 кВ между фазой и землёй. Если в спецификации указано 2 кВ — перед вами компонент для бытового сектора, и устанавливать его в цех с работающими станками нельзя.
Шесть вопросов поставщику перед закупкой
Вместо шаблонного чек-листа — список того, что стоит запросить у поставщика до подписания спецификации. Каждый пункт вытекает из описанных выше механизмов отказа.
Какая модель драйвера установлена в светильнике и каков паспортный ресурс при температуре корпуса 65 и 85 °C?
Есть ли протоколы ускоренных испытаний или хотя бы данные MTBF, рассчитанные по Telcordia SR-332?
Какую степень защиты имеет корпус драйвера и нанесено ли конформное покрытие на плату?
Какое напряжение микросекундного выброса выдерживает входная цепь по IEC 61000-4-5?
Допускает ли драйвер диммирование, и если да — сохраняется ли стабильность выходного тока при минимальном уровне?
Кто реальный производитель блока питания? Торговая марка на корпусе светильника и бренд драйвера — часто разные вещи, и именно бренд драйвера определяет надёжность.
Драйверы для LED — это не расходный материал. Это компонент с самым большим разбросом по качеству во всём светильнике. Два внешне одинаковых прибора с разными блоками питания могут отличаться по фактическому сроку службы втрое. Светодиодная матрица откажет последней. А драйвер — первым. И именно эту логику стоит держать в голове, когда вы в следующий раз будете сравнивать коммерческие предложения.
