Опоры освещения — это не просто столбы: от их типа зависят надежность сети, удобство обслуживания и стоимость проекта. В этой статье подробно разберём, чем отличаются опоры освещения ОГК, ОГС и НФГ: конструкция, материалы, области применения, нюансы монтажа и типичные ошибки при выборе. Если вы планируете купить опоры освещения — читайте до конца, чтобы не переплатить и не получить неподходящую конструкцию.
Что это за типы: краткое определение
ОГК (гранёные конические) — чаще всего несиловые опоры, используют листовую сталь с приданием трапецеидальной формы с гранями; эстетичны, легкие, рассчитаны на установку консольных светильников.
ОГС (гранёные силовые) — силовые гранёные опоры, рассчитаны на более высокие нагрузки, применяются для подвеса линий, силовой проводки и там, где требуется повышенная несущая способность.
НФГ (когда говорят НФГ — обычно имеют в виду «нормативные фланцевые гранёные» или похожие типы; в ряде каталожных обозначений НФГ означает отдельную модификацию гранёных опор с фланцевым соединением и усиленной конструкцией) — ближе к силовым по конструкции, с усиленным фланцем и повышенной массой для сложных условий эксплуатации.

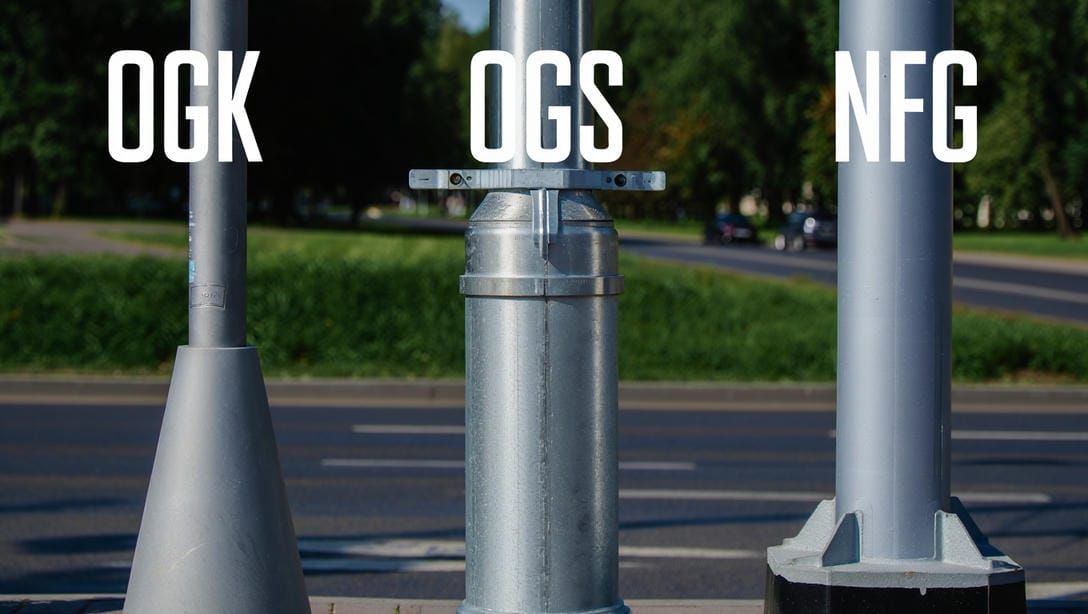

Конструктивные отличия — форма, сечение, фланец
Сечение и форма:
ОГК: грани, трапецеидальная геометрия, облегченная конструкция — выгодна по массе и цене.
ОГС: те же грани, но с увеличенной толщиной стенки, усиленными ребрами жесткости и большим диаметром внизу — рассчитаны на большие ветровые и монтажные нагрузки.
НФГ: фланцевая база обычно крупнее, конструкция предусматривает монтаж на фланец с закладной деталью — чаще используются там, где фланцевая установка предпочтительнее.

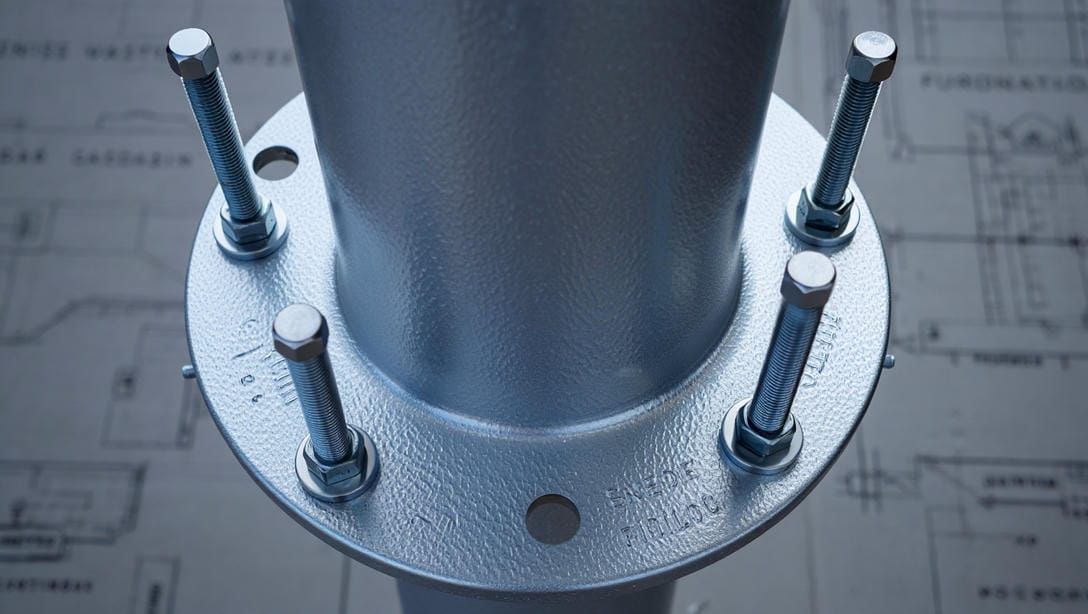

Фланец и основание:
ОГК: часто используют варианты с фланцем меньшего диаметра или скрытой закладной; предназначен для установки на фундамент с лючком для подводки кабеля.
ОГС / НФГ: фланец большого диаметра, усиленные отверстия под анкерные болты, допускают прокладку и крепление силового кабеля и подвеса линий.
Лючок и подвод кабеля:
ОГК: подвод кабеля обычно снизу через лючок; конструкция продумана для защиты кабеля внутри трубы.
ОГС: могут предусматривать как подземный, так и воздушный подвод; возможны электротехнические решения для прокладки силовых линий.
Материалы и антикоррозионная защита
Все три типа изготавливают из листовой стали; различие — толщина металла и способ усиления.
Горячее цинкование по ГОСТ (и дополнительная покраска) — стандартная защита. Для ОГС / НФГ часто применяют более толстое цинковое покрытие и дополнительное лакокрасочное покрытие, если эксплуатация в агрессивной среде.
Как влияет на стоимость: «опора освещения металлическая оцинкованная цена» возрастает с увеличением массы, толщины стенки и сложности обработки фланца.

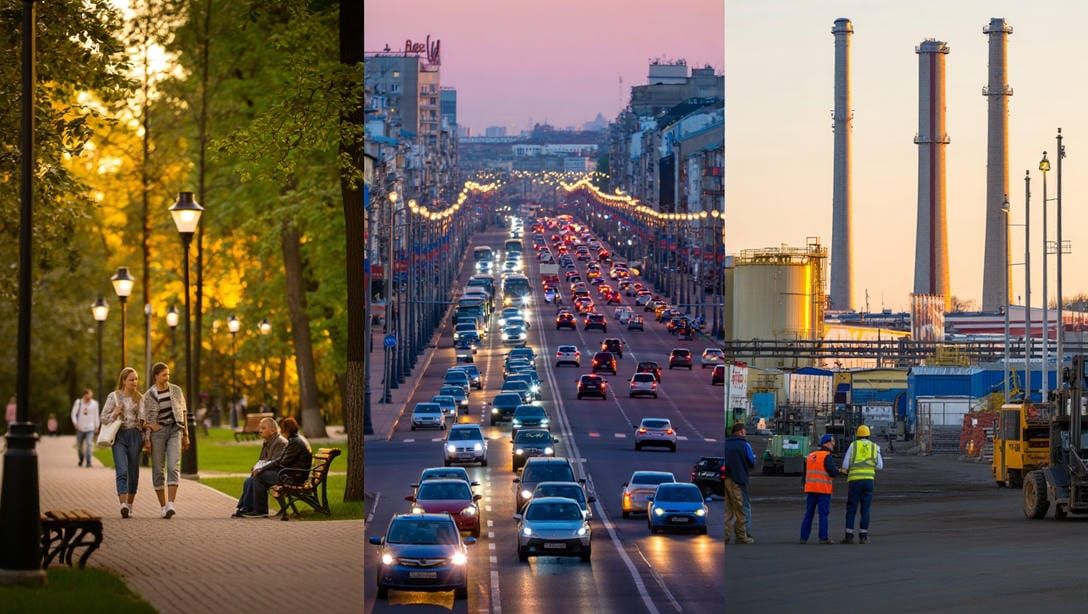

Где применяют: выбор по задаче
ОГК — уличные, парковые и декоративные зоны, жилые кварталы, где нет крупных силовых подвесок; когда важна эстетика и экономия.
- ОГС — магистральные улицы, промзоны, территории с подвесом кабелей и рекламных конструкций; там, где нужна несущая способность.
- НФГ — особо ответственные точки, перекрёстки, места с повышенной нагрузкой или требованиями к монтажу на фланец/фундамент.
Монтаж, эксплуатация и обслуживание — что учитывать
- Фундамент и фланец: ОГС/НФГ требуют более мощного фундамента и точного анкерного соединения; ОГК — может монтироваться проще, но всё равно требует соблюдения размеров фундамента и привязки к нормам ветровых нагрузок.
- Обслуживание: для частого обслуживания выгодны складывающиеся решения (если применимо); иначе — планировать подъёмную технику.
- Срок службы: при горячем цинковании — десятки лет при нормальной эксплуатации; выбор типа определяет долговечность при ветровых и механических нагрузках.
Цена и экономика проекта
На что влияет стоимость:
- Материал и масса (чем тяжелее — тем дороже).
- Наличие усилений, фланца, дополнительные кронштейны.
- Обработка (цинкование + покраска).
- Примерная логика: ОГК — дешевле, ОГС/НФГ — дороже из‑за усиленной конструкции и фланца. Для точной сметы — запрашивайте КП с указанием высоты, фланца и комплектации.
Типичные ошибки при выборе и как их избежать
- Ошибка 1: выбрать ОГК там, где нужна силовая опора → ранний выход из строя или авария. Проверяйте ветровую и снеговую нагрузки по месту.
- Ошибка 2: недооценить необходимость фундамента и фланца → проблемы с устойчивостью.
- Ошибка 3: экономия на защите от коррозии → короткий срок службы.
- Как избежать: согласуйте выбор с инженером проекта, укажите климатические данные, ожидаемые нагрузки и схему освещения.
Рекомендации перед покупкой
1. Определите назначение: освещение двора/улицы/промплощадки.
2. Узнайте ветровую нагрузку и класс местности.
3. Сравните варианты по массе, диаметру фланца и наличию документации (сертификаты, расчёты).
4. Запросите КП — укажите высоту, нужный фланец, наличие покраски/цинкования и сроки поставки.
Заключение (вывод)
ОГК, ОГС и НФГ — это родственники по внешнему виду, но разные по назначению и несущей способности. Правильный выбор экономит деньги и гарантирует безопасность. Прежде чем купить опору освещения, свяжитесь с поставщиком и получите технико‑коммерческое предложение с расчётом фундамента и условиями монтажа.
Короткий CTA (для блога)
Нужна помощь с выбором опоры? Отправьте нам параметры проекта или позвоните — мы поможем выбрать между ОГК, ОГС и НФГ и подготовим КП.
FAQ (3 коротких вопроса)
- Вопрос: Можно ли ставить ОГК на магистральных улицах?
Ответ: Обычно нет — для магистралей предпочтительнее ОГС/НФГ с усиленной конструкцией.
- Вопрос: Чем отличается фланцевое соединение?
Ответ: Фланец обеспечивает надёжную анкерную установку на фундамент и передаёт большие нагрузки.
- Вопрос: Какую защиту выбрать для прибрежных районов?
Ответ: Горячее цинкование + толстый слой ЛКП; возможно нержавеющая фурнитура.
