В статье представлен подробный анализ проектирования световой среды для производственных участков с высокими требованиями к точности (разряды I-III). Мы разбираем, как нормы освещения производства коррелируют с физиологией зрения, приводим методику расчета светового потока с учетом коэффициента запаса и рассматриваем специфику оборудования для зон ОТК, логистических рамп и административных блоков.
Слепые зоны ОТК: технический разбор освещения сборочных линий и участков контроля
Цена ошибки на сборочном конвейере — это не только стоимость испорченного компонента, но и риск возврата всей партии товара. Согласно статистике рекламаций крупных производственных холдингов, до 30% дефектов, пропущенных службой контроля качества, обусловлены не халатностью персонала, а неадекватной световой средой. Человеческий глаз — это биологический оптический прибор, чувствительность которого падает экспоненциально при снижении освещенности или нарушении спектрального состава луча.
Физика восприятия: почему 500 люкс — это только начало
Когда мы говорим про нормы освещения производства, важно понимать: цифры в СНиП и СП — это необходимый минимум для безопасности, а не для максимальной эффективности. Для участков прецизионной сборки (например, микроэлектроника или точная механика) объект различения может составлять менее 0,3 мм. В таких условиях аккомодация глаза работает на пределе.
Исследование, проведенное Институтом медицины труда (опубликовано в «Вестнике гигиены и санитарии»), подтверждает, что при выполнении работ I-II разрядов зрительной точности увеличение освещенности сверх норматива на 20% приводит к росту производительности на 4-6% и снижению процента брака на 1,5%. При этом критически важным становится коэффициент пульсации: если он превышает 5-10%, мозг быстрее утомляется, пытаясь «сгладить» мерцание, что ведет к потере концентрации уже через два часа после начала смены.
Технические регламенты: разряды и требования

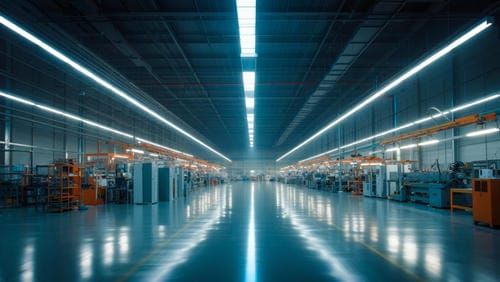

Проектируя систему, инженеры ориентируются на СП 52.13330.2016. Однако на практике для линий контроля качества требуется комбинированное освещение. Общий свет в цехе обеспечивает фон, а локальные источники создают необходимую концентрацию люменов непосредственно на рабочем месте.
- Линии сборки: Здесь оптимальны промышленные светильники для цехов с высоким индексом цветопередачи (Ra > 80). Это позволяет рабочим безошибочно различать маркировку компонентов и цвета проводов.

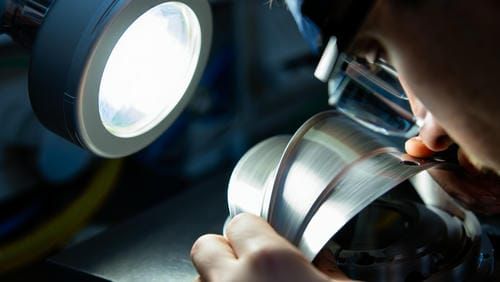

- Зоны контроля (ОТК): Требуется освещенность от 1000 до 2500 лк. Здесь важна не только яркость, но и направление света. Для контроля геометрии и чистоты поверхности используют направленные лучи, создающие тени в местах дефектов, а для контроля цвета — рассеянный свет с CRI > 90.
Экономика выбора: промышленный стандарт против офисного компромисса
Часто при обустройстве небольших сборочных цехов или лабораторий возникает соблазн сэкономить. Однако стоит учитывать, что на стандартный светильник потолочный офисный цена выглядит привлекательно только в краткосрочной перспективе. В условиях промышленной эксплуатации — при наличии мелкой пыли, вибраций от станков или нестабильности напряжения — бытовые и офисные драйверы выходят из строя в три раза быстрее.
Специализированное оборудование защищено по стандарту IP (не ниже 54, оптимально 65) и имеет теплоотводы, рассчитанные на круглосуточную работу. Вложения в качественный свет окупаются за счет снижения эксплуатационных расходов и отсутствия простоев из-за замены перегоревших модулей.
Методика инженерного расчета: шаг за шагом
Для получения корректных данных недостаточно просто перемножить площадь на норму люкс. Мы используем метод коэффициента использования светового потока (Ки), который учитывает:
1. Индекс помещения (отношение геометрии цеха к высоте подвеса).
2. Отражательную способность поверхностей (светлые стены цеха экономят до 15% электроэнергии).
3. Коэффициент запаса (Кз), который для светодиодов принимается равным 1,5, закладывая естественную деградацию кристаллов и загрязнение оптики.
Формула: ΣФ = (Eн * S * Kз * Z) / (N * η).
Где Eн — те самые нормы освещения производства, которые мы выбрали для конкретного разряда работ. При расчете важно учитывать равномерность освещения (Uo), которая для сборочных линий должна быть не менее 0,6–0,7. Если этот показатель ниже, глаз сотрудника будет постоянно переадаптироваться, переходя от светлого пятна к тени, что гарантированно приведет к ошибке в конце смены.
Региональная специфика и логистика освещения
Выбор поставщика часто диктуется логистикой. Рассматривая доступные светильники, ростовские предприятия часто отдают предпочтение локальным складам и федеральным сетям с развитой сетью дистрибуции, таким как СВЕТОПАРК. Это позволяет оперативно проводить гарантийную замену или доукомплектацию объекта без остановки производственного цикла. Скорость поставки критична при вводе новых линий в эксплуатацию, когда задержка в одну неделю срывает запуск всего цеха.
Вспомогательные зоны и уличный периметр
Контроль качества заканчивается на этапе упаковки и отгрузки. Переход из ярко освещенного цеха в темную зону склада или на пандус — это стресс для зрения и фактор травматизма. Поэтому освещение логистических узлов должно быть синхронизировано по цветовой температуре с основным производством.
На участках погрузки-разгрузки, где работают автопогрузчики, оптимально будет купить уличный светильник консольный с широкой диаграммой распределения света (тип «Ш»). Это исключит ослепление водителей и обеспечит видимость маркировки грузов даже в условиях осадков или тумана.
Спектральный состав и психофизиология
Современные исследования в области Human Centric Lighting (HCL) показывают, что свет с цветовой температурой 5000-6000 К (холодный белый) подавляет выработку мелатонина и стимулирует кортизол. Для дневных смен на линиях сборки это идеальный вариант, поддерживающий бодрость. Однако для ночных смен рекомендуется использовать более мягкие спектры (около 4000 К), чтобы не провоцировать десинхроноз у персонала, что также косвенно влияет на долгосрочное качество сборки.
Таким образом, проектирование освещения для линий контроля и сборки — это многофакторная задача, где технические характеристики приборов напрямую конвертируются в показатели прибыли предприятия. Соблюдая актуальные нормы освещения производства, вы создаете фундамент для стабильного технологического процесса.
